Mehrkanal-Datenlogger PCE-KD5
bis zu 48 analoge oder binäre Eingänge / 16 Schalt- oder 8 Analogausgänge /
Grafikfähige TFT-Anzeige mit Touchscreen / RS485-Schnittstelle /
ca. 30 mathematische Funktionen / 8 integrierte PID-Regler

Der Mehrkanal-Datenlogger PCE-KD5 kann zur Erfassung, Visualisierung, Speicherung, Regelung und Steuerung von Messdaten und Prozessabläufen eingesetzt werden. Dieser Mehrkanal-Datenlogger ist ein vielseitig einsetzbares Instrument welches auf einem Linux Betriebssystem basiert. Über drei frei bestückbare Slots lässt sich der Mehrkanal-Datenlogger mit bis zu 48 analogen Eingängen, 48 binären Eingängen, 24 TC-Eingängen (z.B. Typ K Thermoelemente), 12 RTD-Eingängen (z.B. PT100 Sensoren), 16 Relais-/SSR-Ausgängen oder 8 Analogausgängen ausstatten. Diese Möglichkeiten machen diesen Mehrkanal-Datenlogger für fast alle denkbaren Applikationen geeignet. Die erfassten Prozess und Schaltsignale werden auf die internen 60 logische Kanäle von dem Mehrkanal-Datenlogger gelegt und können auf vielfältige Weise verrechnet oder über 8 integrierte PID-Regler zur Regelung von Prozessen verwendet werden. Optional kann auch der 1,5 GB große interne Speicher im Mehrkanal-Datenlogger genutzt werden, um Daten mit einer maximalen Samplerate von 10 Hz zu loggen. Die Mensch-Maschine-Schnittstelle besteht aus einem farbigen TFT-Display mit Touchscreen. Der Mehrkanal-Datenlogger kann die erfassten Messwerte über 8 Anzeigemodi darstellen. Die Kommunikation des Mehrkanal-Datenloggers mit übergeordneten Prozessleitsystemen oder untergeordneten Sensoren oder Messumformern kann über verschiedene digitale Schnittstellen abgewickelt werden. RS485/232, USB oder Ethernet stehen bei entsprechender Bestückung der Slots im Mehrkanal-Datenlogger zur Verfügung. Über diese Schnittstellen kann an den Mehrkanal-Datenlogger sogar eine Maus oder Tastatur angeschlossen werden. Über die optionale Software wird die Funktionsvielfalt noch mal erweitert. Sie dient zur Erfassung, Archivierung und Darstellung von Messdaten und ermöglicht somit eine Analyse der vom Mehrkanal-Datenlogger aufgenommenen Messreihen. Je nach Version der Software können auch GSM-Nachrichten an benutzerdefinierte Telefonnummern abgesetzt werden. Unter folgendem Link finden Sie weitere Mehrkanal-Datenlogger für diverse Einsätze in der Industrie und Forschung. Sollten Sie weitere Fragen zum Mehrkanal-Datenlogger PCE-KD5 haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie bitte unser Kontaktformular oder rufen Sie uns kostenlos an: 02903 976 990. Wir beraten Sie gerne bezüglich des Mehrkanal-Datenloggers PCE-KD5 oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- max. 48 analoge und binäre Eingänge

- Grafikfähige TFT-Anzeige mit Touchscreen

- Transmitterspeisung 24 V DC / 200 mA

- 8 integrierte PID-Regler

- Schnittstelle RS485 / Modbus RTU

- 3 Slots frei bestückbar

- Speicherrate max. 10 Hz

- Optional mit Ethernet-Schnittstelle

Technische Spezifikation Mehrkanal-Datenlogger

Eingänge (max.)

48  Analogeingänge (0 ... 20 mA oder 0 ... 10 V)

48 binäre Eingänge
(low: 0 ... ± 1 V, high: ± 3 V ... ± 30 V)

24 Thermoelementeingänge
(Typ J, K, S, T, N, R, B, E)

12 RTD 4-Leiter Eingänge
(Pt100, Pt500, Pt1000)

Digitaler Eingang: 1 x 24 V DC

Ausgänge (max.)

8 Analogausgänge (4 ... 20 mA)

16 Relais (1 A / 250 V)

16 SSR (100 mA / 15 V)

4 Relais (5 A / 250 V)

Transmitterspeisung

Digitale Schnittstellen

Standard:
1x RS485 (Modbus RTU)
1x USB Host
1x USB Device

erweiterte Version (ACM Modul):
2x RS485
1x RS485/RS232
1x USB Host
1x USB Device
1x Ethernet 10 Mbit/s

Display

8,9 cm (3,5") grafikfähig TFT, farbig (16 Bit),
320 x 240 Pixel, Touchscreen

Versorgungsspannung

19 ... 50 V DC / 16 ... 35 V AC oder

85 ... 260 V AC/DC

Leistungsaufnahme

15 VA typisch, 20 VA max.

Schutzart

Standard:

a) IP 40

b) IP 42 (mit transparenter abschließbarer Front)

c) IP 65 (Frontseite, mit zusätzlichem Rahmen)

mit Front-USB:

a) IP 40

b) IP 42 (mit transparenter abschließbarer Front)

Datenspeicher

Speicherrate

max. 10 Hz bzw. max. 200 Werte/s

Umgebungstemperatur

Im Betrieb: 0 °C ... 60 °C

Lagerung: -10 °C ... +70 °C

Abmessungen

96 mm x 96 mm x 100 mm

Schalttafelausschnitt

90,5 mm x 90,5 mm

Die Anzeige vom Mehrkanal-Datenlogger PCE-KD5 und die verschiedenen Modi

Der Mehrkanal-Datenlogger stellt als Graph dar

Anzeige vom Systemzustand

Anzeige aller Messwerte auf dem PCE-KD5

Mehrkanal-Datenlogger im Marine-Modus

Balkendiagramm vom Mehrkanal-Datenlogger

Mehrkanal-Datenlogger im Zeigermodus

Darstellung von z.B. Windgeschwindigkeit und Windrichtung als Zeigerdiagramm

Das Display kann jeden Kanal in einer anderen Farbe darstellen

Applikation vom Mehrkanal-Datenlogger PCE-KD5

Mehrkanal-Datenlogger PCE-KD5 zur Datenerfassung verschiedener Messparameter in Verbindung mit dem Fernwartungsrouter PCE-RAR 100 zur Bereitstellung der Messdaten über eine VPN Verbindung

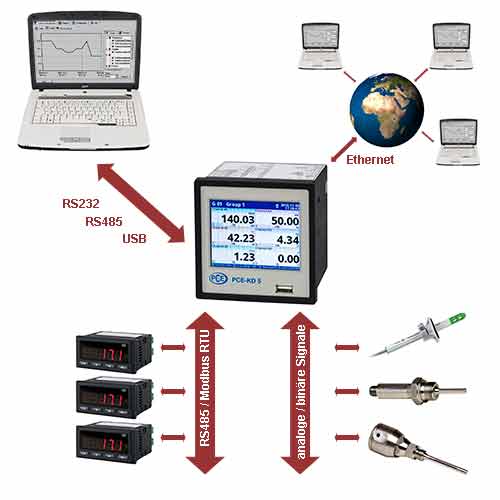

Anwendungsbeispiele zum Mehrkanal-Datenlogger PCE-KD5

Lieferumfang
1 x Mehrkanal-Datenlogger PCE-KD5 (in gewünschter Konfiguration), 1 x Bedienungsanleitung

Optionales Zubehör PCE-KD5 Mehrkanal-Datenlogger

Verschließbare Tür mit Klarsichtscheibe:
Um den Mehrkanal-Datenlogger von äußeren mechanischen Einwirkungen zu schützen, sowie eine Manipulation durch unbefugte Personen vorzubeugen, kann optional die verschließbare Tür erworben werden. Durch die Transparente Tür, bleiben die Messwerte einsehbar. Der Schutzgrad vom Mehrkanal-Datenlogger erhöht sich auf IP 42.

Tischgehäuse PCE-TGH905 für PCE-KD5

Das Tischgehäuse für den PCE-KD5 ermöglicht, dass der Datenlogger auch außerhalb einer Schalttafel verwendet werden kann. Mit Hilfe dieses Tischgehäuses für den Mehrkanal-Datenlogger ist es denkbar, dass der Mehrkanal-Datanlogger PCE-KD5 im Labor eingesetzt wird.

Ebenfalls Lieferbar ist ein Wandgehäuse PCE-WGH905 mit IP65 Schutz, welches eine Wandmontage direkt an der Messstelle ermöglicht.

Hutschienenadapter für PCE-KD5

Der Hutschienenadapter ermöglicht die Montage des PCE-KD5 auf einem DIN-U-Profil.

USB/RS485 Konverter

RS232/RS485 Konverter

Die Konverter ermöglichen eine Kommunikation des Mehrkanal-Datenloggers mit einem PC.

Software DAQ Manager Software Box

Der DAQ Manager übernimmt die vom Mehrkanal-Datenlogger aufgenommenen Messwerte und ermöglicht die Anzeige und Archivierung derselben. Dabei spielt es keine Rolle ob die Daten von einem USB-Stick gelesen werden oder über Ethernet vom Mehrkanal-Datenlogger ausgelesen werden.
