Druckluft Strömungssensor Metpoint FLM
Druckluft Strömungssensor für Hochdruckleitungen / Plug & Play-Prinzip /
für viele Rohrdurchmesser / inklusive Datenlogger / mit Leckage-Detektion

Mit dem Druckluft Strömungssensor Metpoint FLM steht Ihnen ein zuverlässiges Messmittel zur Überwachung von Druckluftleitungen zur Verfügung. Die Messeinheit vom Druckluft Strömungssensor kann für einen Betriebsdruck bis 50 bar ausgelegt werden. Die intelligente Konstruktion beim Druckluft Strömungssensor ermöglich den Ein- und Ausbau ohne die Druckluftleitung abzuschalten. Die Adaption des Druckluft Strömungssensor's ist bei vielen Rohrdurchmessern möglich. Durch das einfache Plug & Play-Prinzip sind nur sehr wenige Vorbereitungsarbeiten nötig, um den Druckluft Strömungssensor in Betrieb zu nehmen. Mit dem integrierten Datenlogger vom Display des Druckluft Strömungssensor's lassen sich alle Messwerte bequem über einen langen Zeitraum speichern. Diese Messwerte können über einen PC mittels der USB-Schnittstelle vom Druckluft Strömungssensor ausgelesen und verarbeitet werden. Weiterhin werden die Messdaten am Analogausgang vom Druckluft Strömungssensor über ein 4... 20 mA Signal ausgegeben und können beispielsweise mit einem Schreiber weiter verarbeitet werden. Dank der Schutzklasse IP 65 können sowohl der Druckluft Strömungssensor als auch das Display in sehr rauen Umgebungen betrieben werden, ohne Schaden zu nehmen. Sollten Sie weitere Fragen zum Druckluft Strömungssensor Metpoint FLM haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular oder rufen Sie uns unter 02903 - 976 99 0 an. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich des Druckluft Strömungssensor's Metpoint FLM oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Labortechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

Weitere Informationen zum Druckluft Strömungssensor Metpoint FLM   Bedienungsanleitung Druckluft Strömungssensor Metpoint FLM ansehen / ausdrucken   CE-Zertifikat zum Druckluft Strömungssensor Metpoint FLM   Video von Druckluft Strömungssensor Metpoint FLM ansehen   Hier finden Sie weitere Produktbilder zum Druckluft Strömungssensor Metpoint FLM   Datenblatt zum Druckluft Strömungssensor Metpoint FLM

Weiter zum Druckluft Strömungssensor Metpoint FLM

- Ein- und Ausbau unter Druck möglich
- geeignet für viele Rohrdurchmesser
- Plug & Play-Prinzip

- inklusive Datenlogger
- Anzeige von Momentan- und Gesamtwert
- Ermittlung von Leckagewerten

Technische Daten Druckluft Strömungssensor

Display vom Druckluft Strömungssensor Metpoint FLM
Display DD109 vom Druckluft Strömungssensor Metpoint FLM

Technische Daten Anzeige DD109

Sensoreingänge

2 Eingänge für Taupunkt- und Verbrauchssonden
(optional 2 Analogeingänge)

Schnittstelle

USB

Tastatur

4 Tasten

Anzeige

Grafikdisplay, 160 x 100 Pixel

Alarmausgang

2 Relais, 230 V AC, 3 A, potentialfrei, Wechsler

Analogausgang

4 ... 20 mA, max. Bürde < 500 Ω

Integrierter Datenlogger

bis zu 1.000.000 Werte

Speicherintervall

min. 1 s, max. 59 m 59 s

Spannungsversorgung

100 ... 240 V AC / 50 ... 60 Hz / 10 VA

Betriebstemperatur

0 ... +50 °C

Lagertemperatur

-20 ... +70 °C

Schutzklasse

IP 65

Abmessungen Wandgehäuse

118 x 115 x 93 mm (B x H x T)

Abmessungen Schaltschrankeinbau

92 x 92 mm

Sensoreinheit vom Druckluft Strömungssensor Metpoint FLM
Sensor FS109 vom Druckluft Strömungssensor Metpoint FLM

Technische Daten Sensor FS109

Messgrößen

Standard-Einstellungen: m³/h, m³, m/s
weitere Einheiten auf Anfrage:
Volumenstrom: m³/min, l/min, l/s, cfm
Massenstrom: kg/s, kg/min, kg/h
Verbrauch: l, cf, kg

Messprinzip

Kalorimetrische Messung

Sensor

Pt 45, Pt 1000

Messmedium

Luft, Gase

Luftfeuchte des Messmediums

Max. 90 % r. F. (keine Wasserstropfen)

Betriebsdruck

bis 50 bar

Material Gehäuse

Kunststoff PC und ABS

Material Fühlerrohr und Verschraubung

Edelstahl 1.4301

Einschraubgewinde

G 1/2" (ISO 228/1)

Analogausgang

4 ... 20 mA (Bürde < 500 Ω)
Genauigkeit 0,06 mA

Impulsausgang

1 Impuls/m³
aktives Signal max. Strom I = 10 mA

Genauigkeit (mit Messstrecke)

± 3 % v. Messwert

Genauigkeit (ohne Messstrecke)

± 4 % v. Messwert

Spannungsversorgung

Versorgung über Display DD109

Betriebstemperatur

Fühlerrohr: -30 ... +140 °C
Gehäuse: -30 ... +80 °C

Lagertemperatur

-20 ... +70 °C

Schutzklasse

IP 65

Abmessungen

62 x 415 x 74,5 mm (B x H x T)

Gewicht

630 g

Lieferumfang Druckluft Strömungssensor Metpoint FLM
1 x Druckluft Strömungssensor FS109 (je nach Ausführung), 1 x Display DD109 inkl. Datenlogger,
1 x Anschlusskabel, 1 x Bedienungsanleitung

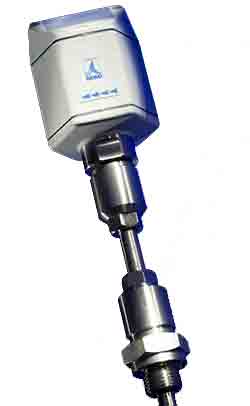

Hier sehen Sie den Sensorkopf vom Druckluft Strömungssensor Metpoint FLM.

Sensorkopf vom Druckluft Strömungssensor Metpoint FLM

Vorraussetzungen für die Messstelle vom Druckluft Strömungssensor

Für ein genaues Messergebnis wird eine entsprechende Ein- und Auslaufstrecke benötigt.

Einen ungestörten Strömungsverlauf erhält man, wenn eine genügend lange Strecke vor dem Druckluft Strömungssensor (Einlaufstrecke L1) und hinter diesem (Auslaufstrecke L2) absolut gerade und ohne Störungsstellen wie Kanten, Nähte, Krümmungen etc. bereitgestellt wird.

Die Gestaltung der Auslaufstrecke muss genauso sorgfältig beachtet werden, da Störungsstellen Turbolenzen erzeugen, die nicht nur in Richtung der Luftströmung, sondern auch entgegen der Strömungsrichtung wirken.

Entsprechende optionale Messstrecken sind auf Anfrage für den Druckluft Strömungssensor verfügbar.

schematische Darstellung der Messstrecke vom Druckluft Strömungssensor

Die nachfolgende Tabelle zeigt die notwendigen Beruhigungsstrecken für den Druckluft Strömungssensor in Abhängigkeit der vorhandenen Störung. Angegeben sind jeweils die erforderlichen Mindestwerte. Können die erforderlichen Beruhigungsstrecken nicht eingehalten werden, muss mit erhöhten bis erheblichen Abweichungen der Messergebnisse des Druckluft Strömungssensor's gerechnet werden.

Strömungshindernis
vor der Messstrecke

Mindestlänge
Einlaufstrecke L1

Mindestlänge
Auslaufstrecke L2

geringe Krümmung (Bogen < 90 °)

12 x D

5 x D

Reduktion
(Rohr verengt sich zur Messstrecke)

15 x D

5 x D

Erweiterung
(Rohr erweitert sich zur Messstrecke)

15 x D

5 x D

90 ° Bogen oder T-Stück

15 x D

5 x D

2 Bogen á 90 ° in einer Ebene

20 x D

5 x D

2 Bogen á 90 °
3-dimensionale Richtungsänderung

35 x D

5 x D

Absperrventil

45 x D

5 x D

Messbereiche nach Anschlussart vom Druckluft Strömungssensor

Messstrecke

FS109
max. 185,0 m/s
Messbereiche

Zoll

DN

Innendurchm. [mm]

min

max

1/4"

DN 8

6

1,5 l/min

157 l/min

1/2"

DN 15

16,1

3,5 l/min

1516 l/min

3/4"

DN 20

21,7

0,4 m³/h

178 m³/h

1"

DN 25

27,3

0,6 m³/h

295 m³/h

1 1/4"

DN 32

36,0

1,2 m³/h

531 m³/h

1 1/2"

DN 40

41,8

1,5 m³/h

728 m³/h

2"

DN 50

53,1

2,5 m³/h

1198 m³/h

2 1/2"

DN 65

71,1

5 m³/h

2187 m³/h

3"

DN 80

84,9

7 m³/h

3133 m³/h

4"

DN 100

110,0

12 m³/h

5279 m³/h

5"

DN 125

133,7

18 m³/h

7808 m³/h

6"

DN 150

159,3

25 m³/h

11097 m³/h

8"

DN 200

200,0

33 m³/h

17533 m³/h

10"

DN 250

250,0

52 m³/h

27429 m³/h

Hier zum Druckluft Strömungssensor Metpoint FLM

Vom Druckluft Strömungssensor Metpoint FLM zur Startseite
