Optischer
Laser - Drehzahlmesser PCE-DT62
Drehzahlmesser zur kontaktlosen,
optischen Messung der Drehzahl
oder zur optischen Stückzählung
(Summierfunktion) /
mit Laserzielstrahl zur optimalen
Anvisierung
|
|
Der
tragbare Drehzahlmesser dient der berührungslosen
Messung der Geschwindigkeit. Der digitale,
optische Drehzahlmesser PCE-DT62 eignet sich bestens zur Ermittlung von
Drehzahlen an Maschinen, Teilen und Anlagen
(so z.B. an Förderbändern, Motoren und Riemenantrieben..). Die Messung erfolgt berührungslos mit Hilfe einer
Reflexmarke, die auf dem drehenden Teil aufgeklebt wird.
Der Drehzahlmesser verfügt über einen
Schalter zur Auswahl des Mess-Modus: Entweder
Drehzahl (RPM) oder Stückzählung (REV =
Zählfunktion). Ausserdem besitzt der
Drehzahlmesser die Möglich- keit, Min- / Max-
Werte zu speichern. Diese Werte können dann
nach Beendigung einer Messreihe wieder auf
dem Display aufgerufen werden. Nicht in allen
Messsituationen ist die Verwendung der Re-
flexmarken notwendig. Wenn es die
Umgebungsbedingungen gestatten und der Abstand
zum Mess- objekt gering ist (<30 cm),
können Sie das zu messende Teil auch ohne
Reflexmarken erfassen und die Drehzahl sehr
genau ermitteln. Das Messgerät wird einsatzbereit
ausgeliefert (inklusive Batterien und Tasche). Wenn Sie einen
Drehzahlmesser mit
technisch gleichen Eigenschaften, jedoch
zusätzlich mit PC-Schnittstelle / Software
zur Datenübertragung suchen, dann folgen Sie
bitte diesem Link: hier.
|
|
-
Laserzielstrahl (rot) zur optimalen
Anvisierung
des Messobjektes (auch auf
grössere Entfer-
nung hin / z.B. 5 m)
- das Gerät misst optisch, berührungslos
via
mitgeliefertem Reflexionsband
oder auf kleine
Distanz hin völlig ohne
-
stabiles ABS-Kunststoffgehäuse
- speichert
letzten Messwert, Min-/ Max
- ISO-Kalibrierschein optional erhältlich
Bedienungsanleitung
vom Drehzahlmesser
ansehen / ausdrucken
|

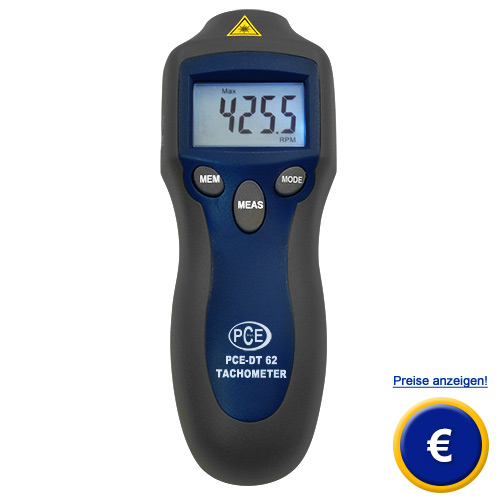

Optischer Drehzahlmesser
PCE-DT62
|
|
So
können Sie den Drehzahlmesser verwenden:

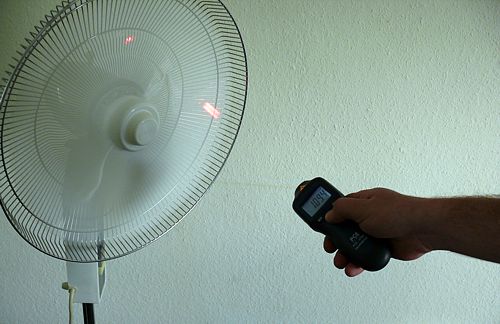

Der rote Laserpunkt ist auf dem
Messobjekt, dem Ventilator erkennbar.
Bitte beachten Sie bei der Nutzung des Gerätes
die Handhabungshinweise zur
optischen
Messung mittels Drehzahlmesser
PCE-DT62. |
| Technische
Spezifikation |
| Messbereiche |
2,5
... 99999 U/min |
| Auflösung |
im
Bereich 0,1
... 999,9 =
0,1 U/min
im Bereich 1000 ... 99999 = 1 U/min |
| Genauigkeit |
±
0,05 % vom Drehzahlmesswert ±1
Digit
|
| Messabstand
maximal |
500 mm |
| Speicher |
letzter
Messwert, Max.-Wert, Min.-Wert |
| Spannungsversorgung |
1
x 9 V Block / 6V externe Stromversorgung |
| Arbeitstemperaturbereich |
0
... + 50 °C |
| Gehäuse |
ABS
- Kunststoff |
| Drehzahlanzeige |
LCD-Display,
5-stellig, 22 mm hoch |
| Dimensionen |
160
x 58 x 39 mm |
| Gewicht |
200
g |
|
Lieferumfang
1 x Optischer Drehzahlmesser, 1 x Batterie,
3 Streifen Reflexband (je 20 cm), 1 x Tragetasche,
Bedienungsanleitung
|
|
additionales
Zubehör
- Rolle Reflexband (5 m) |
|
- Laborkalibrierung inkl. Zertifikat
ISO Kalibrierzertifikat (für
Betriebe, welche
den Drehzahlmesser in den
betriebsintern Prüf-
mittel-Pool aufnehmen wollen oder zur
jährli-
chen Rekalibrierung.
Die Zertifizierung nach ISO
beinhaltet eine La-
borkalibrierung inklusive Prüfschein
mit allen
Messwerten. |
|
 |
 |
|
