Luftgüte-Messgerät MF420

CO₂-Überwachungsgerät für die Messung der Luftqualität in geschlossenen Räumen

Das Luftgüte-Messgerät ist speziell zur Überwachung der Lüftgüte von Innenräumen konzipiert. Wir alle wissen, wie wichtig das Raumklima am Arbeitsplatz, in Schulen, Kindergärten etc. ist. So hängt die Leistungsfähigkeit eines Einzelnen entscheidend von der Luftgüte am Arbeitsplatz ab. Was die Luftgüte speziell ist, wie Sie sich auf den Menschen auswirkt und wie ich sie wieder optimieren kann, wird Ihnen erklärt, wenn Sie dem Link folgen (Erklärung Luftqualität / Luftgüte).

Eigenschaften
Diese CO2-Überwachungsampel detektiert den Kohlendioxidgehalt im Luftgemisch in einer Um- gebungstemperatur von -10 bis +50 °C schnell und genau. In ihrem Inneren befindet sich ein neuartiges Infrarotmesssystem, das prinzipiell wie ein herkömmliches Zweistrahl-Photometer funk- tioniert. Da Material und Messküvette aber neu- artig sind, und die Auswertung und Aufbereitung der Messsignale nach einem neuen digitalen Algorithmus erfolgen, ist die Luftgüteampel leicht, kompakt, in normalen Anwendungen wartungs- frei, langzeitstabil, mobil, aber trotzdem preiswer- ter als herkömmliche Infrarotsysteme.
Das Luftgüte - Messgerät wird entweder an der Wand montiert oder ins Regal gestellt und mittels Netzteil in Betrieb genommen. Das Prüfgerät be- stehend aus einer grünen, einer gelben und einer roten LED zeigt die Luftqualität an. Grünes Licht entspricht einer Kohlendioxidkonzentration unter dem Pettenkoffer-Maximalwert von 1.000 und heißt die Luftgüte ist in Ordnung. Die gelbe LED leuchtet bei einem Kohlendioxidgehalt zwischen 1.000 und 2.500 ppm und ein kurzer Piepton er- tönt. Hier ist eine Lüftung empfohlen. Rotes Licht entspricht einem Wert von mehr als 2.500 ppm CO2 und das Gerät piept zweimal. Lüften ist er- forderlich. Ab Werten von mehr als 3.000 ppm piept das Gerät fünfmal und die rote LED blinkt.


                  Luftqualitätsmessgerät



Das Infrarotmesssystem bestimmt den absoluten CO2-Gehalt in der Umgebungsluft, überwacht sich ständig selbst und meldet Fehlfunktionen der Hard- und Software direkt. Der gesamte Mess- bereich ist linear. Die Montage ist kinderleicht -  ein Fachmann ist nicht erforderlich. Einfach auf- hängen, los geht's.

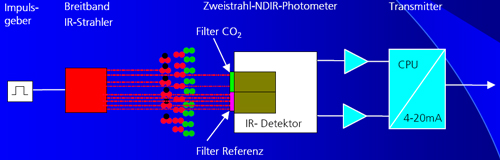

Ein Breitband-Infrarot-Strahler sendet gepulste Infrarotstrahlen aus. Die Infrarotstrahlen durchlaufen einen Strahlengang in einer Küvette. Das in die Küvette diffundierte Kohlendioxid absorbiert im Gas- gemisch Infrarotstrahlen einer spezifischen Wellenlänge. Am Ende des Strahlenganges misst ein Zweistrahl-NIDR-Photometer die ankommende Infrarotstrahlung dieser spezifischen „Kohlendioxid“- Wellenlänge einer spezifischen Referenz-Wellenlänge.

Transmitter

optische Messwertanzeige
grüne LED
gelbe LED
rote LED
rote LED blinkt

Sensor
