Human - Vibrationsmessgerät VM-30 (Human Vibration Meter)
Messgerät zur Vibrationsmessung / Schwingungsmessung am Arbeitsplatz
(ISO 5349, ISO 10326-1, ISO 2631, ISO 7096 zur Messung der Schwingung an Hand, Arm, Körper / Ganzkörper oder Sitz; mit Messwertspeicher, Software, PC-Kabel)

Das Human-Schwingungsmessgerät VM-30 ist ein universelles Werkzeug, welches bestens geeignet ist für ein entwicklungsbegleitende Messung einer Schwingung und für praktische Messungen im Be- reich Arbeitsschutz. Durch seine kompakte, wasserdichte Bauweise und lange Batteriebetriebsdauer ist dieser Schwingungsmesser besonders geeignet als Dosimeter. Es wird in drei Ausführungen bei uns angeboten:
- als Hand-Arm-Schwingungsmessgerät nach ISO 5349 im Hand-Arm-Messkoffer (VM-30-HA)
- als Human Vibration Meter nach ISO 10326-1 / 7096 als Sitz-Schwingungsmesser (VM-30-WB)
- als für Ganzkörper-Vibrationsmessgerät nach ISO 2631 im Ganzkörper-Messkoffer (VM-30-HAWB
Das Messgerät für Humanschwingung besticht durch seine wählbaren Frequenzbereiche zwischen 0,4 und 10 kHz sowie die Anzeige aller relevanten Werte von echtem Effektivwert (RMS), Maximal- Effektivwert (MTVV), Intervall-Effektivwert, Schwingungsdosiswert (VDV), Schwingungsgesamtwert (aW), Spitzenwert, Maximal-Spitzenwert und Scheitelfaktor (Crest). Die Grundlage dafür besteht in der Erfassung von Schwingbeschleunigung, Schwinggeschwindigkeit und Schwingweg. Mit diesem Messgerät erhalten Sie Daten, anhand derer Sie Maßnahmen zur Reduzierung von Vibrationen ein- leiten können. So folgen Sie der Arbeitsplatz-Vorgabe nach Richtlinie und schonen Ihre Mitarbeiter. Sollten Sie weitere Fragen haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0.

Bedienungsanleitung zum Human - Vibrationsmessgerät VM-30 ansehen / ausdrucken   CE Zertifikat zum Human - Vibrationsmessgerät VM-30   Video vom Human - Vibrationsmessgerät VM-30 ansehen   Software zum Human - Vibrationsmessgerät VM-30   Datenblatt zum Human - Vibrationsmessgerät VM-30   Human-Schwingungsmessgerät nach ISO 10326-1, 2631, 5349, 7096

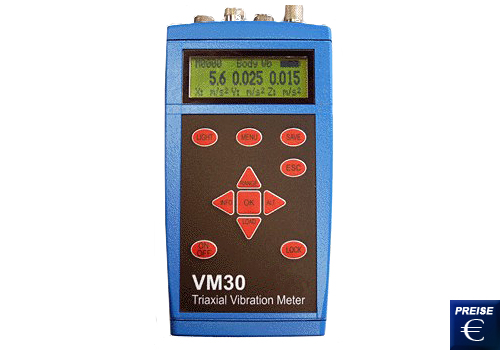

Human-Schwingungsmessgerät nach ISO 10326-1, 2631, 5349, 7096

- kompakte, wasserdichte Bauweise
  und lange Batteriebetriebsdauer
- Schwingungsmessung an Fahrzeugen,
  Sitzen von PKW, Bagger, ... anderen
  vibrierenden Objekten
- Messung in 1, 2 oder 3 Achsen möglich,
  wahlweise mit Bewertung nicht
  gemessener Achsen

- Messdauer einstellbar von 1 min bis 1 Tag
- übersichtliche Bedienung
- wählbare Frequenzbereiche zwischen
  0,4 ... 10 000 Hz
- 1000 Messwerte speicherbar
- hoher Dynamikumfang durch 4
  Verstärkungsbereiche
- 3 unabhängige Messkanäle

Info zur Körper-Schwingungsmessung

Hand-Arm-Vibration
Es wird der tägliche Expositionsgrenzwert, normiert auf den Bezugszeitraum von 8h, auf  5 m/s² festgesetzt, der tägliche Auslösewert, normiert auf einen Bezugszeitraum von 8 h, wird auf 2,5 m/s² festgesetzt. Die Bewertung des Ausmaßes der Exposition gegenüber Hand-Arm-Vibration erfolgt anhand der Berechnung des auf einen Bezugszeitraum von 8 h normierten Tagesexpositionswertes A(8). Dieser wird ausgedrückt als die Quadratwurzel aus der Summe der Quadrate (Gesamtwert) der Effektivwerte der frequenzbewerteten Beschleunigung in den drei orthogonalen Richtungen ahwx, ahwy, ahwz (Norm ISO 5349-1:2001).

Körper-Schwingung (Ganzkörperschwingung)
Die Bewertung des Ausmaßes der Exposition gegenüber Ganzkörper-Vibration erfolgt anhand der Berechnung der Tagesexposition A(8). Sie wird ausgedrückt als die äquivalente Dauerbeschleunigung für einen Zeitraum von 8 h, berechnet als der höchste Wert der Effektivwerte oder der höchste Wert der Vibrationsdosiswerte (VDV), der frequenzbewerteten Beschleunigungen in den drei orthogonalen Richtungen (1,4 awx, 1,4 awy, awz, für einen sitzenden oder stehenden Arbeitnehmer / ISO 2631-1.

Die entsprechenden ISO - Richtlinien können Sie z.B. beim Beuth-Verlag bestellen oder beim DIN Deutschen Institut für Normung e.V..


Technische Daten
Messbereich Beschleunigung:
0,005 ... 6000 m/s²
Geschwindigkeit:
0,05 mm/s ... 100 m/s
Weg:
0,5 µm ... 1000 mm
Frequenzbereiche Beschleunigung:
0,4 ... 10 000 Hz (0,4 ... 100 Hz / 2 ... 300 Hz / 0,4 ... 1000 Hz / 10 ... 1000 Hz / 0,4 ... 10000 Hz/ 1000 ... 10000 Hz)
Geschwindigkeit:
2 ... 1000 Hz (2 ... 300 Hz / 10 ... 1000 Hz)
Weg:
6 ... 300 Hz
Messeingänge 1 bis 3 ICP-kompatible Eingänge
Hand-Arm-Filter Wh nach ISO 8041:2005
Ganzkörper-Filter Wb, Wc, Wd, We, Wj, Wk und Wm nach ISO 8041:2005
Frequenzstärkungsbereiche 1 / 10 / 100 / 1000 manuell umschaltbar oder Autoranging
Anzeigenmodi gleitender Effektivwert (1s)
max. Effektivwert (MTVV)
Intervall-Effektivwert
geschätzt. Schwingungsdosiswert (eVDV)
Schwingungsgesamtwert (a)
Spitzenwert, Max. Spitzenwert und
Scheitelfaktor (Crest)
Kalibrierung durch Schwingungskalibrator, Signalgenerator oder Eingabe der Aufnehmerempfindlichkeit
Speicher 1000 Messwerte mit Datum, Uhrzeit/ Kommentar
PC-Schnittstelle RS-232, 115 KBd/s, 3-pol. Buchse Binder, USB
Aufzeichnungsarten manuell durch Tastendruck oder zeitgesteuert in Intervallen von 1 s ... 10 h
Voreinstellungen 10 individuell veränderbare Parametersätze speicherbar und über Taste abrufbar
Anzeige grafische LCD-Anzeige mit 120 x 32 Bildpunkten und Hintergrundbeleuchtung
Signalausgang 3 gepufferte AC-Sensorsignale ±2 V an 4-poliger Buchse Binder 711 (männlich)

Vibrationssensoren

KS943B-100 für Hand-Arm-Schwingung
KB103SV-100 für Ganzkörper-Schwingung

Batterie

3 Alkaline-Mignon-Zellen oder NiMH-Akkus
Selbstabschaltung zur Batterieschonung nach 1 / 10 / 30 Minuten oder aus
Abmessungen 165 x 92 x 31 mm
Gewicht 350 g
Umgebungsbedingungen -20 .. 55 °C, < 95 % Luftfeuchte ohne Kondensation; IP65 (spritzwassergeschützt)
Normen ISO 5349, ISO 10326-1, ISO 2631, ISO 7096,
ISO 8041:2005


Lieferumfang Hand-Arm-Messkoffer VM-30-HA


  - VM-30

  - Triaxial-Beschleuningungsaufnehmer
    KS943B-100

  - Steckernetzteil VM30-P

  - Signalkabel 034

  - M3 Handgriffadapter 140

  - Schnittstellenkabel VM30-I

  - PC-Software

  - Batterien

  - Bedienungsanleitung

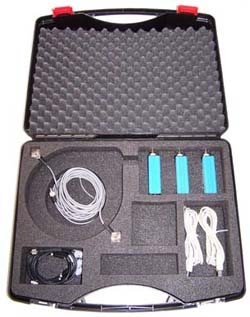

Hand-Arm-Messkoffer des Human-Vibrationsmessgerätes VM-30-HA
Hand-Arm-Messkoffer
VM-30-HA


Lieferumfang Ganzkörper-Messkoffer VM-30-WB




  - VM-30

  - Triaxial-Sitz-Beschleunigungsaufnehmer
    KB103SV-100

  - Steckernetzteil VM30-P

  - Signalkabel 034

  - Schnittstellenkabel VM30-I

  - PC-Software

  - Batterien

  - Bedienungsanleitung

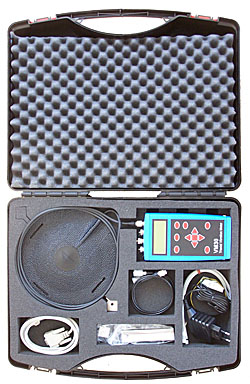

Ganzkörper-Messkoffer des Human-Vibrationsmessgerätes VM-30-WB
Ganzkörper-Messkoffer
VM-30-WB


Lieferumfang Hand-Arm-Ganzkörper-Messkoffer VM-30-HAWB

  - VM-30

  - Triaxial-Beschleuningungsaufnehmer
    KS943B-100

  - Triaxial-Sitz-Beschleunigungsaufnehmer
    KB103SV-100

  - M3 Handgriffadapter 140

  - Steckernetzteil VM30-P

  - Signalkabel 034

   - Schnittstellenkabel VM30-I

  - PC-Software

  - Batterien

  - Bedienungsanleitung

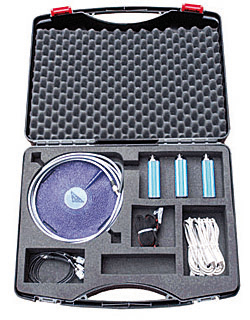

Hand-Arm-Ganzkörper-Messkoffer zum Vibrationsmessgerät VM-30-HAWB
Hand-Arm-Ganzkörper-Messkoffer VM-30-HAWB

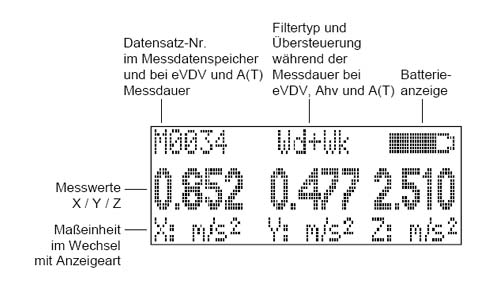

Anzeige im Messbetrieb

Anzeige des Human-Vibrationsmessgerätes VM30 während einer Messung
Je nach angeschlossenem Sensortyp werden 1, 2 oder 3 Messwerte nebeneinander dargestellt. Darunter finden Sie die Kanalbezeichnung (X / Y / Z) sowie im Wechsel die Maßeinheit und die Anzeigeart.

PC-Software VM-30-HA                                              PC-Software VM-30-HAWB

3-Kanal-Messung mit PC-Software
Messungen auf 1, 2 oder 3 Kanälen

Hand-Arm-Ganzkörper-Messung mit PC-Software
Messungen auf 1, 2 oder 3 Kanälen

additional

- Kalibrierzertifikat nach ISO 9000

für Betriebe, die das Schwingungs-Messgerät
   in den betriebsinternen Prüfmittel-Pool
   aufnehmen möchten oder zur jährlichen
   Rekalibrierung. Die Zertifizierung nach ISO
   beinhaltet eine Laborkalibrierung inklusive
   Prüfschein mit allen Messwerten.
Kalibrierzertifikat des Human-Vibrationsmessgerätes
