Prozesskalibrator
- Sollwertgeber PCE-123
Sollwertgeber
/ Messwertgeber zur Simulation und Messung von
elektrischen Einheitssignalen sowie Frequenz und Temperatur |
|
Der
Prozesskalibrator / Messwertgeber ist ein netzunabhängiges Gerät zur Simulation,
von Regelsig- nalen / Einheitsignalen in der MSR - Technik, mit dem Sie fast alle Parameter
von Regeleinheiten u. Messgeräten testen / kalibrieren können. Hierbei dient
unser Sollwertgeber der
Bereitstellung eines elektrischen Ausgangsssignals (mA, mV, V sowie der
Frequenz in Hz und der Temperatur in °C oder °F). Zudem verfügt
das Kalibriergerät über eine automatische Stufen- bzw.
Rampenfunktionen, pro- zentualer Vorwahl der Ausgangssignalsprünge (0
...100 %) per Up /Down - Tasten, sowie einer direk- ten Vorgabe des
Ausganswertes (z.B.13,8 mA).
Die Bedienung erfolgt sehr einfach (intuitiv), direkt über das Tastenfeld.
Hervorzuheben ist die sehr hohe Genauigkeit und der sehr universelle
Einsatz- bereich vom Kalibriergerät. Es sollte daher in keiner Elektrowerkstatt
oder MSR- Abteilung im Hand- werk, in der Industrie oder der
Automatisierungstechnik fehlen.
Hiermit bieten wir erstmals eine bezahlbare, qualitativ
hochwertige Alternative zu den sonst wesent- lich teueren Geräten auf dem
Markt. Eine Übersicht
weiterer hochwertiger Messgeräte sehen sie
hier.
|
|
- 4 … 20 mA
(1 kΩ,
24 V Versorgung)
- 0 ... 100,00 mV / 0 … 1.0000 V / 0 … 12.000V
- K, J, E, T Temperaturfühler (°C und °F)
- Frequenzbereich 1 … 62500 Hz
- Grundgenauigkeit 0,025 %
- einfache Bedienung über Tastatur
- automatische Rampenfunktionen
- 0 ... 20 mA/ 0 … 24 mA wählbar
- 0 … 100 % Eingang (mA, mV, V )
- Pieptonwarnung “Offen” (mA) oder
„Kurzschluss“ (mV, V)
Bedienungsanleitung vom Messwertgeber
ansehen / ausdrucken
|

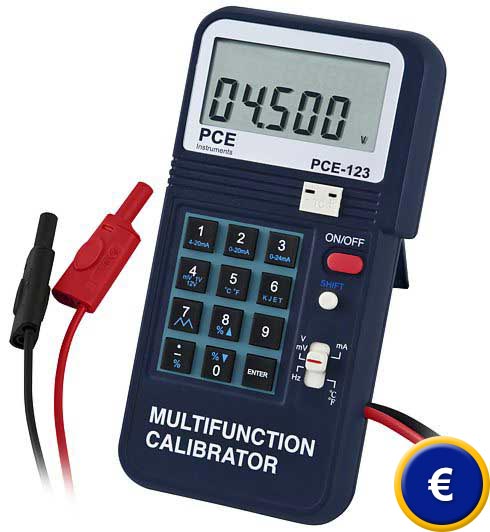

Prozesskalibrator PCE-123
|
|
Einsatzgebiete |
|
|
- Nebenstehendes Bild zeigt das
Kalibriergerät
PCE-123 bei der Kalibrierung unsere Schall-
warnanlage SLT. Der Messbereich dieser An-
lage liegt bei 30 ... 130 dB (A), bei einem Ein-
gangssignal der Anzeige von 4 ... 20 mA.
Der Kalibrator gibt in diesen Fall ein eingestel-
ltes Signal von 50% = 12mA (4-20mA Bereich)
aus, das entspricht einer Anzeige von 50 % =
65 (64,9) dB(A) der Anzeigeeinheit. Sie sehen
wie genau unser Schallwarngerät SLT arbeitet.
- Zur Schallwarnanzeige SLT folgen Sie diesen
Link. |
- Im zweiten Beispiel überprüfen wir die Anzeige
unseres hochgenauen Temperaturmessgerätes
T395. Das Kalibriergerät ist auf k - Typ ein-
gestellt mit einer Thermospannung / Tempera-
tur von +200 °C. Das Messgerät T395 zeigt
genau diesen Wert an und ist somit bestens
bereit, für den Versand an unsere Kunden.
- Bei Interesse an diesem sehr genauen Tempe-
raturmessgerät T395 (mit Datenspeicher /
Datenllogger, Software, Datenkabel), klicken
Sie bitte hier.
|
|
|
|
- In diesem Beispiel überprüfen wir die Genauig-
keit des Frequenzzähler PCE-FC27. Der
Frequenzzähler ist ein elektronisches Mess-
gerät, welches die Frequenz einer Wechsel-
spannung bestimmt, indem es die Anzahl der
Schwingungsperioden bzw. Impulse während
eines definierten Zeitraumes zählt und anzeigt.
Der Prozesskalibrator ist auf ein Ausgangs-
signal von 5 kHz eingestellt und wie nicht
anders zu erwarten, zeigt unser Freqenzzähler
genau diesen Wert an.
- Wenn Ihnen noch solch ein Frequenzzähler
in Ihrer Werkstatt oder im Produktionsprozess
fehlen sollte, klicken Sie hier. |
- In dem letzten Beispiel sehen sie das
Kalibrie-
gerät PCE-123 bei einer Überprüfung der
Spannung an einem Digitalenmultimeter.
- Wenn Ihnen noch ein Multimeter in Ihrer
Unternehmen fehlen sollte, klicken Sie hier.
Die vorigen Beispiele
verdeutlichen den grossen
Einsatzbereich vom Kalibriergerät PCE-123 in
der Praxis.
- Ob im Kalibrierlabor, in der MSR-Werkstatt oder
beim Abgleich von
Messgeräten in der
Forschung und Entwicklung, das PCE-123 ist
von
grossem Nutzen.
|
|
|
Technische Spezifikation |
|
mA DC Strom
(1 kΩ max. Load, 24 V Versorgung) |
|
Bereich |
4 … 20 mA/ 0 … 20 mA/ 0 … 24 mA |
|
Auflösung |
1 µA |
|
Genauigkeit |
±0,025 % ±3 µA |
|
Warnung |
Piepton warnt, bei offener Stromschleife, und Strom-Ausgang > 1 mA . |
|
mV, V DC Spannung
(1 mA Versorgung) |
|
Bereiche |
0 … 100,00 mV
0 … 10,000 V
0 … 1,0000 V |
|
Auflösung |
10 µV
1 mV
1,0000 V |
|
Genauigkeit |
±0,05 % ±30 µV
±0,05 % ±3 mV
±0,05 % ±300 µV |
|
Warnung |
Piepton warnt, bei Kurzschluss und Spannungsausgang > 10 mV. |
K, J, E, T - Typ Temperaturfühler
(1 kΩ min.) |
|
Bereiche
|
K: -200 ... 0 °C und 0 ... +1370 °C
J: -100 ... +0 °C und 0 … +760 °C
E: -100 … +0 °C und 0 … +700 °C
T: -200 … 0 °C und T: 0 … +400 °C
|
|
Auflösung
|
1 °C (bei allen)
|
|
Genauigkeit
|
K: ±1,1 °C und ±0,8 °C
J: ±0,9 °C und ± 0,7 °C
E: ± 0,9 °C und ± 0,7 °C
T: ± 1,0 °C und ± 0,8 °C
|
|
Frequenz
|
|
Bereich
|
1 ...125 Hz und 126 ... 62,5 kHz
|
|
Auflösung
|
1... 125 Hz / 1 Hz 126...62,5 kHz / 604
Schritten
|
|
Genauigkeit
|
±0,04Hz
|
|
Wählbar
|
604 Frequenzen
|
|
Allgemeine
Eigenschaften
|
|
Display
|
5-stellige LCD
|
|
Betriebstemperaturbereich
|
0 ... +50 °C
|
|
Betriebsfeuchtebereich
|
<85 % r.F.
|
|
Lagertemperatur
|
-20 ... +60 °C
|
|
Lagerfeuchte
|
<85 % r.F.
|
|
Versorgung
|
1 x 9V oder 6 x 1,5V im
Batteriepack
|
|
Stromverbrauch
|
60 mA … 180 mA (je nach Ausgang)
|
|
Batterieindikator
|
5,5 V bei 150 mA
|
|
Dimensionen
|
88 x 168 x 26 mm
|
|
Gewicht
|
330 g
|
|
Lieferumfang
1 x Sollwertgeber / Prozesskalibrator PCE-123, 1 x Tragekoffer, 1 x K-Typ-Adapter, 1 x
Batterie- Pack-Halter, 6 x Batterie, Prüfleitungen mit Krokodilklemmen, Bedienungsanleitung |
|
Optionales Zubehör
- ISO Kalibrierzertifikat (für Betriebe, welche die
das Kalibriergerät in den betriebsintern Prüf-
mittel-Pool aufnehmen wollen oder zur jährli-
chen Rekalibrierung).
Die Zertifizierung nach ISO beinhaltet eine La-
borkalibrierung inklusive Prüfschein mit allen
Messwerten. |
|
|
|
Einheitssignale
sind normierte elektrische Signale in der Prozessautomation. Eine
Umfor- mung von nicht elektrischen Werten wie etwa Drücke, Strömungen,
Geschwindigkeiten usw. geschieht durch Messumformer/Sensoren damit diese
von Reglern, Anzeigen, Prozessleitsys- temen, oder einer SPS
verarbeitet werden können.
Gängige Einheitssignale sind Stromsignale von 0...20mA oder 4...20mA (life-zero)
und Spann- ungssignale von 0...10V oder 2...10V (live-zero). In
fast allen industriellen Anwendungen werden die life-zero-Signale
verwendet. Dadurch kann eine
Drahtbruchüberwachung recht einfach rea- lisiert werden. Darüber
hinaus bietet das Strom- einheitssignal 4 mA ... 20 mA den großen Vor-
teil, dass der Signalkreis permanent mit Energie als
Messumformerspeisespannung versorgt wer- den kann.
|
 |
 |
|
